PhoToPlan ist eine Software für die maßstabsgerechte Entzerrung digitaler Bilder
unter AutoCAD und AutoCAD LT.

Ergebnis ist ein vielseitig einsetzbarer Bildplan, der den einfachen Abgriff von Flächen- und Längenmaßen ermöglicht. Der Bildplan verbindet die fotografische Zustandsdokumentation mit exakter geometrischer Information. Typische Einsatzfelder sind Fassadenaufmaße sowie Entzerrungen von Wand- und Deckenmalereien.
Als Alternative zur Vollversion von PhoToPlan gibt es die preiswerte Einstiegsvariante PhoToPlan BASIC.

Hier einige Informationen zu den Einsatzmöglichkeiten der Bildentzerrung und zum Funktionsumfang vom PhoToPlan:

Prinzip der Bildentzerrung

In den Bereichen Architektur, Denkmalpflege, Bauplanung und Archäologie stellt sich oftmals die Aufgabe, aus fotografischem Material geometrische Informationen abzuleiten. Die ursprünglichen Aufnahmen besitzen in der Regel eine durch die Ausrichtung der Kamera gegenüber dem Aufnahmeobjekt bestimmte perspektivische Verzerrung. Bei einer Fassadenaufnahme sieht man das z. B. daran, daß die stürzenden Linien zusammenlaufen. Durch den Prozeß der Entzerrung wird ein Foto so umgebildet, daß ein maßstäblicher Bildplan entsteht. Bei einer Fassadenaufnahme verlaufen die stürzenden Linien anschließend parallel und zusätzlich besitzt das Ergebnis der Entzerrung einen definierten Maßstab.

• Man befestigt am Objekt Paßpunkte und mißt diese mit einem Tachymeter ein.
• Oder man mißt am Objekt einen Satz von Paßstrecken, die später auch auf dem Foto gut identifizierbar sind.


Beim eigentlichen Entzerrungsvorgang ordnet man die Referenzinformation im verzerrten Bild zu. Anschließend kann PhoToPlan den maßstäblichen Bildplan generieren.

Die Ebene, in der die Referenzinformationen (die Paßpunkte bzw. Paßstrecken) liegen, ist die Entzerrungsebene. Alle Merkmale, die auf oder sehr nahe dieser Ebene liegen, werden im entzerrten Bild maßstabsgerecht abgebildet.

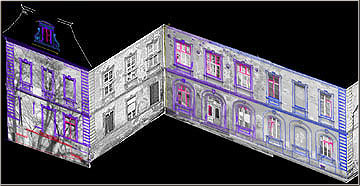

Beispiel Fassade: Man wählt sich solche Paßpunkte bzw. Paßstrecken aus, die in der Hauptfassadenebene liegen. Im entzerrten Bild sind dann alle Elemente dieser Ebene maßstabsgetreu abgebildet. Ein geneigtes Dach oder stark hervorspringende Fassadenelemente werden nicht maßstäblich dargestellt, können aber selbstverständlich in einem separaten Prozeß entzerrt werden.
