DistToPlan

Die Moderne im Handaufmaß
Eine wesentliche Grundlage für erfolgreiches Facility Management und Umbauplanungen bilden zuverlässige Bestandspläne. DistToPlan ist ein professionelles Werkzeug für die zügige Vermessung und Datenerfassung in Gebäuden.
- Per Bluetooth-Handlaser gemessene Distanzen werden sofort in maßhaltige CAD-Grafik umgesetzt: Räume,
Türen, Fenster usw. entstehen im gewünschten Detaillierungsgrad direkt vor Ort.

- Das AutoCAD/AutoCAD LT-basierte DistToPlan unterstützt indirekte Messmethoden und Konstruktionen, damit kein Maß zuviel (oder zuwenig) ermittelt wird.

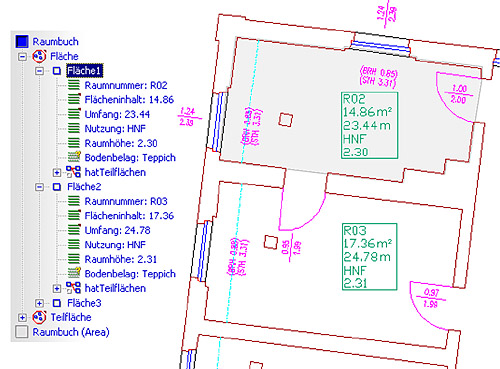

- Eine intelligente Strukturansicht gestattet die Organisation der Flächen nach gängigen Normen (z. B. DIN 277) und die Erfassung alphanumerischer Attribute in Datenbankqualit

Ziel der Arbeit mit DistToPlan ist es, eine Mehrfachbegehung des Gebäudes in jedem Fall zu vermeiden. Der durchgängige, papierlose Datenfluss verkürzt nicht nur die Zeit bis zur Fertigstellung der Unterlagen, sondern sichert auch die Konsistenz und Plausibilität der Geometrie- und Sachdaten.
DistToPlan - Prinzip
Wie der Name andeutet, ermöglicht das Programm das direkte Umsetzen gemessener Distanzen in CAD-Pläne. Machbar wird dies durch die Verfügbarkeit von Laserdistanzmessern mit integriertem Bluetooth-Sender. Diese neue Technologie ermöglicht es, die gemessenen Strecken ohne Kabel über Funk sofort an einen entsprechend ausgerüsteten PC zu übertragen. Vor allem in Verbindung mit einem handlichen Tablet PC ergibt sich ein sehr effizientes Messsystem.

DistToPlan ist in AutoCAD bzw. AutoCAD LT integriert. Somit steht die komplette Funktionalität eines ausgereiften CAD-Systems vor Ort zur Verfügung.

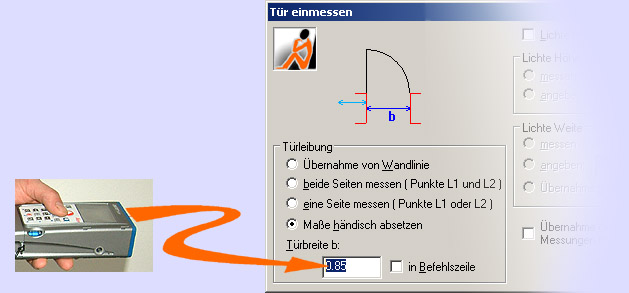

Ziel der Arbeit mit DistToPlan ist es, den Plan vor Ort nahezu fertigzustellen. Sobald die Verbindung zwischen Handlaser und Notebook steht, kann der vom Laser gemessene Wert per Knopfdruck an den Rechner übertragen werden. DistToPlan nimmt die Werte in Empfang und setzt sie auf Wunsch in die gewünschte CAD-Grafik um oder puffert den Wert in einer Liste. Je nachdem, ob man das Aufmaß allein oder zu zweit durchführt, sind in der Praxis verschiedene Arbeitsweisen möglich:
Alleine messen gehen...
Der Rechner wird im Raum aufgestellt. Alle für die Konstruktion des Raums relevanten Strecken werden gemessen und zum Rechner übertragen. DistToPlan speichert diese Werte der Reihe nach in einer Liste. Dann wird der Raum im CAD konstruiert, wobei interaktiv auf die Werte in der Liste zugegriffen werden kann. Vergessene Werte können natürlich nachträglich ergänzt werden.

...oder zu zweit

Jeder Wert wird sofort nach Empfang in CAD-Grafik umgesetzt: Eine Person arbeitet mit dem Laserdistanzmesser und sendet die Werte. Eine zweite Person steht währenddessen am Rechner und konstruiert unter Nutzung dieser Messungen simultan die Grundrissgeometrie. Viele AutoCAD-Befehle eignen sich perfekt für eine solche Arbeitsweise. Wird beispielsweise in der Befehlszeile nach der Länge einer Linie gefragt, kommt der Messwert direkt an der Eingabeposition der Wertabfrage an.
Spezielle Befehle für spezielle Aufgaben

Damit kein Maß zuviel (oder zuwenig) genommen wird, hält DistToPlan eine Reihe von Zusatzbefehlen bereit, die typische Gebäudeaufmaß-Situationen unterstützen und effizienter gestalten. Beispiele sind das Zeichnen und Bemaßen von Fenstern und Türen und bestimmte Konstruktionshilfen wie Bogenschnitt oder das Absetzen von Maßen auf einer Linie. Eine intelligente Strukturansicht gestattet die Organisation der Flächen nach gängigen Normen (z. B. DIN 277) und die Erfassung alphanumerischer Attribute in Datenbankqualität. Auch exotische Vorgaben aus Pflichtenheften können mittels einer effizienten und sicheren Erfassungsmethodik erfüllt werden. DistToPlan ergänzt unsere Produktpalette um die einfache und schnelle Technik des Handaufmaßes.
